一、產品簡介

同時測量3路熱敏電阻(NTC)溫度傳感器，測量熱敏電阻阻值，通過B值進行換算，轉換成溫度，通過RS485通信或模擬量變送輸出。RS485通信接口，采用標準的modbus-rtu協議，可與各種組態軟件，PLC，觸摸屏等聯網通信，通信地址：1~247；波特率：2400、4800、9600、19200、38000、57600、115200；校驗位：無校驗，奇校驗，偶校驗。模擬量變送輸出，模擬量可選DC4-20mA,DC0-20mA,DC0-5V,DC0-10V等，輸出的模擬量與測量溫度成正比。電源輸入范圍DC9~36V，電源，輸入信號，RS485通信，模擬量變送輸出之間相互電氣隔離，隔離電壓≥2KV。提供參數設置上位機軟件，方便對模塊參數設置及通信調試。定貨時，要提供NTC B值和25度時阻值。

二、技術參數

三、外形尺寸

四、模擬量變送輸出

模擬量可選DC0-20mA,DC4-20mA,DC0-5V,DC0-10V,DC1-5V,DC2-10V等，模擬量輸出，輸入電阻，電源之間相互電氣隔離。模擬量輸出與測量溫度成正比，具體的輸入輸出對應關系，出廠前根據用戶要求設置好。模擬量為電流輸出時，負載電阻≤500Ω；模擬量為電壓輸出時，負載電阻≥2KΩ。

五、RS485通信

5.1、RS485通信協議

通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8位數據位。標準modbus-rtu協議，儀表地址：1~247，出廠預設值1。通信波特率，奇偶校驗位，通信地址通過上位機參數設置軟件進行設置。

下表為支持的modbus-rtu協議功能碼：

5.2、Modbus通信寄存器地址表

說明：

(1) 用B值選擇為1時：使用熱敏電阻B值，熱敏電阻25℃時電阻值來換算溫度值；用B值選擇為0時：使用阻值溫度對照表，此表可以通過上位機設置軟件編輯設置，通過熱敏電阻廠家的阻值溫度對照表，可使換算出的溫度值更準確。

(2) 假如讀出第1路溫度整數表示的整數值是347，代表第1路溫度為34.7℃。當溫度讀數大于1250時，代表傳感器短路故障；當溫度讀數小于-400時，代表傳感器開路故障或沒有接入傳感器。

(3) float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。

(4) 要修改RS485參數，要先向RS485參數充許修改寄存器寫入0xccaa，打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值，關修改RS485參數充許)，才能修改RS485參數。RS485地址范圍1~247；RS485波特率，0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200；RS485數據格式，0：8位數據位，1位停止位，無校驗位，1：8位數據位，1位停止位，奇校驗位，2：8位數據位，1位停止位，偶校驗位，3：8位數據位，2位停止位，無校驗位。

5.3、通信報文舉例

⑴ 讀3路溫度值，整數格式， 3路溫度分別為25.7℃、24.5℃、26.2℃，RS485地址1：

     上位機發送：01 03 00 00 00 03 05 CB

     變送器回應：01 03 06 01 01 00 F5 01 06 8C C4

⑵ 讀3路溫度值，float格式， 3路溫度分別為25.7℃、24.5℃、26.2℃，RS485地址1：

     上位機發送：01 03 08 00 00 06 C7 A8

     變送器回應：01 03 0C 41 CD 99 9A 41 C4 00 00 41 D1 99 9A 42 D9

⑶ 設置變送器使用B值，熱敏電阻B值=3950，阻值5KΩ，RS485地址1：

     上位機發送：01 10 00 64 00 03 06 00 01 0F 6E 13 88 F6 B4

     變送器回應：01 10 00 64 00 03 C1 D7

六、接線方式及接線端子圖

說明：電源輸入范圍為DC9~36V。變送器RS485輸出：3、4腳作為485輸出腳；變送器模擬量輸出：3、4腳作為模擬量輸出腳。IN1，IN2，IN3分別是3路熱敏電阻溫度傳感器的輸入，COM為3路熱敏電阻溫度傳感器輸入的公共端。

七、聯系方式

電話：18996151448

公司網站：www.wncjg.cn

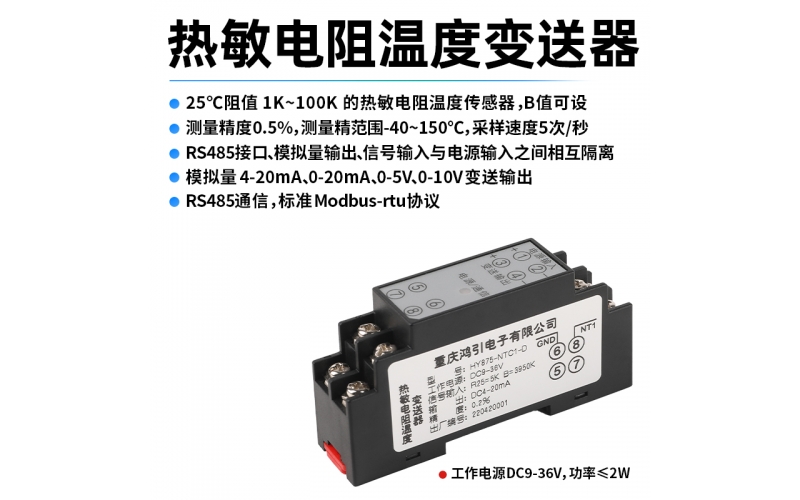

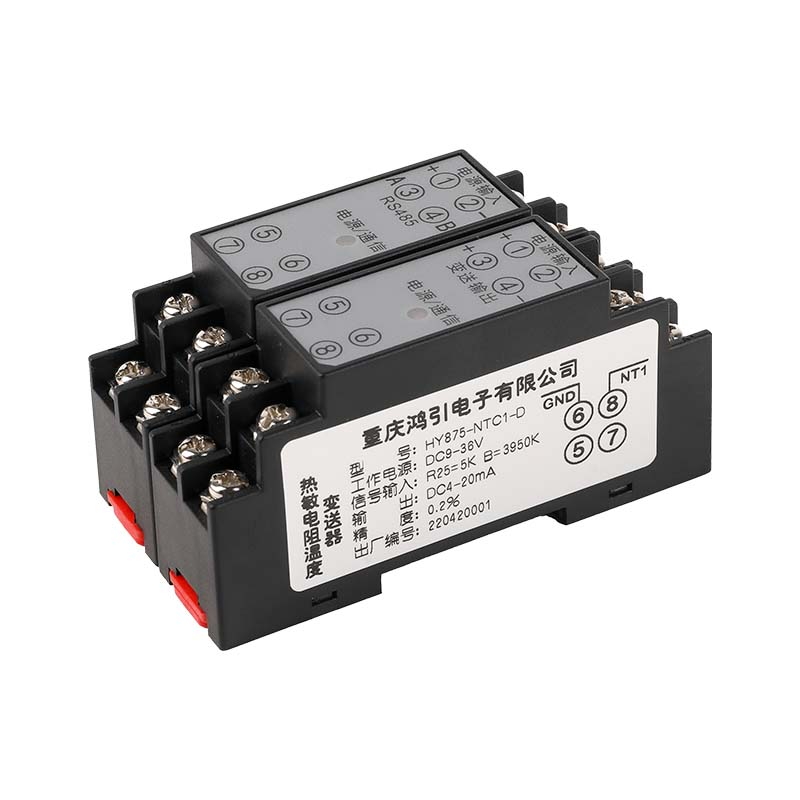

附錄A：產品圖片

附錄B：參數設置軟件
