一、產品簡介

(1) 電阻測量，支持2線制接法電阻測量和4線制接法電阻測量，最小分辨率到1mΩ。

(2) 支持測量量程自動切換（在有量程切換時，量示小數位動自動移位）。

(3) 4位0.56寸高亮紅色LED顯示。

(4) 二路繼電器報警輸出，每路繼電器可分別設置下限、上限、上下限報警或遙控輸出。

(5) RS485通信，標準Modbus-RTU協議，可直接與PLC、HMI、工業組態軟件組網。

(6) 模擬量變送輸出(DC4~20mA、DC0~20mA、DC0~5V、DC0~10V)，變送低限、變送高限對應的測量電阻值可設。

(7) 電阻量程對應顯示值可設。

二、技術參數

三、產品型號

HY655R-①-②-③-④-⑤

①、顯示方式，S1：4位LED顯示；S2：5位LED顯示；S3：TFT LCD顯示

②、模擬量變送輸出，D1：DC0~20mA，DC4-20mA輸出；D2：DC0-5V，DC1-5V輸出，D3：DC0-10V，DC2-10V輸出

③、RS485通信，R：RS485通信，Modbus-RTU協議。

④、繼電器輸出，A1：一路繼電器輸出；A2：二路繼電器輸出。

⑤、工作電源，P1：工作電源為AC220V；P2：工作電源為AC/DC85~265V；P3：工作電源為DC10~36V。

舉例：電阻表，帶2路繼電器報警輸出，RS485通信，工作電源DC10~36V，型號為：HY655R-S1-R-A2-P3。

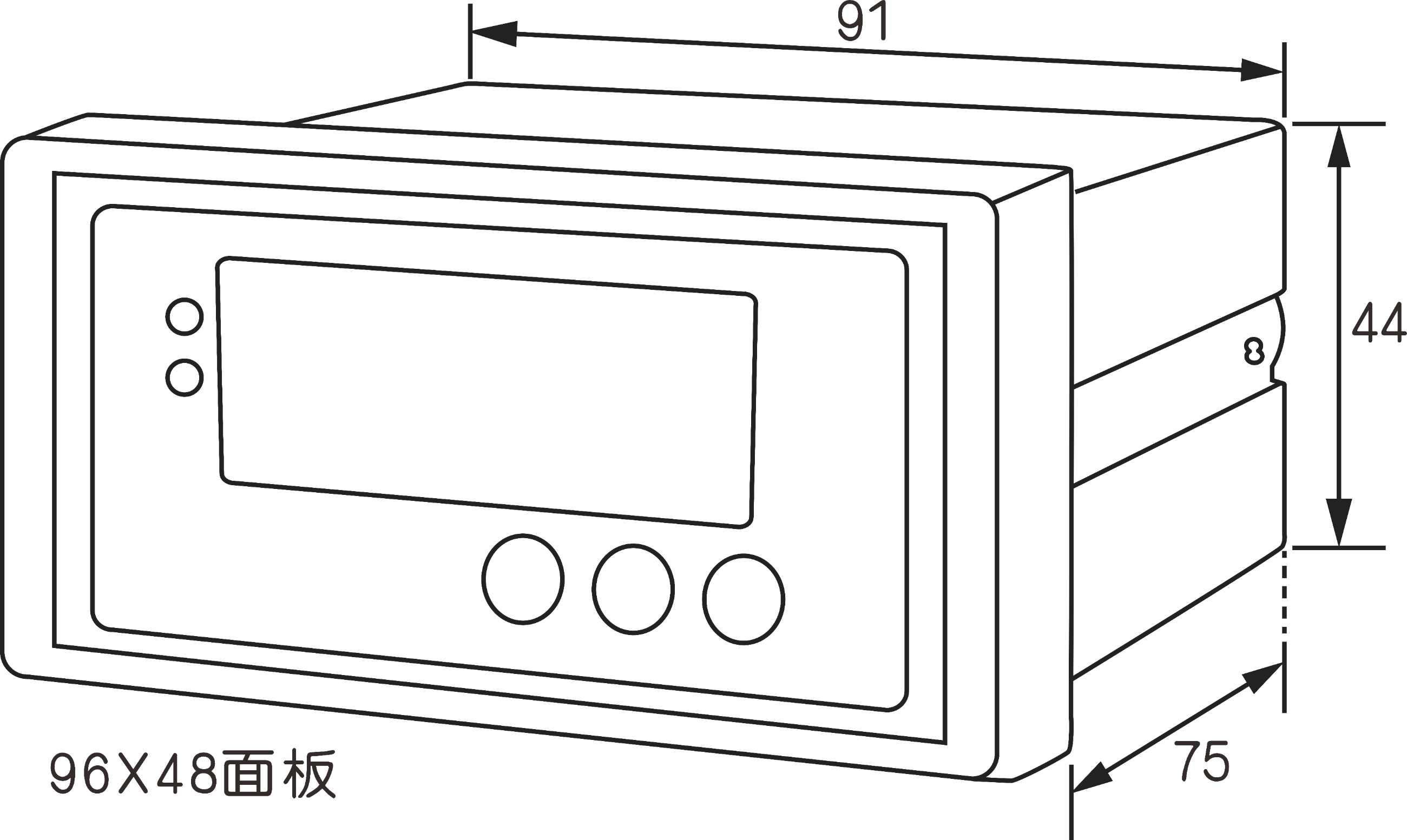

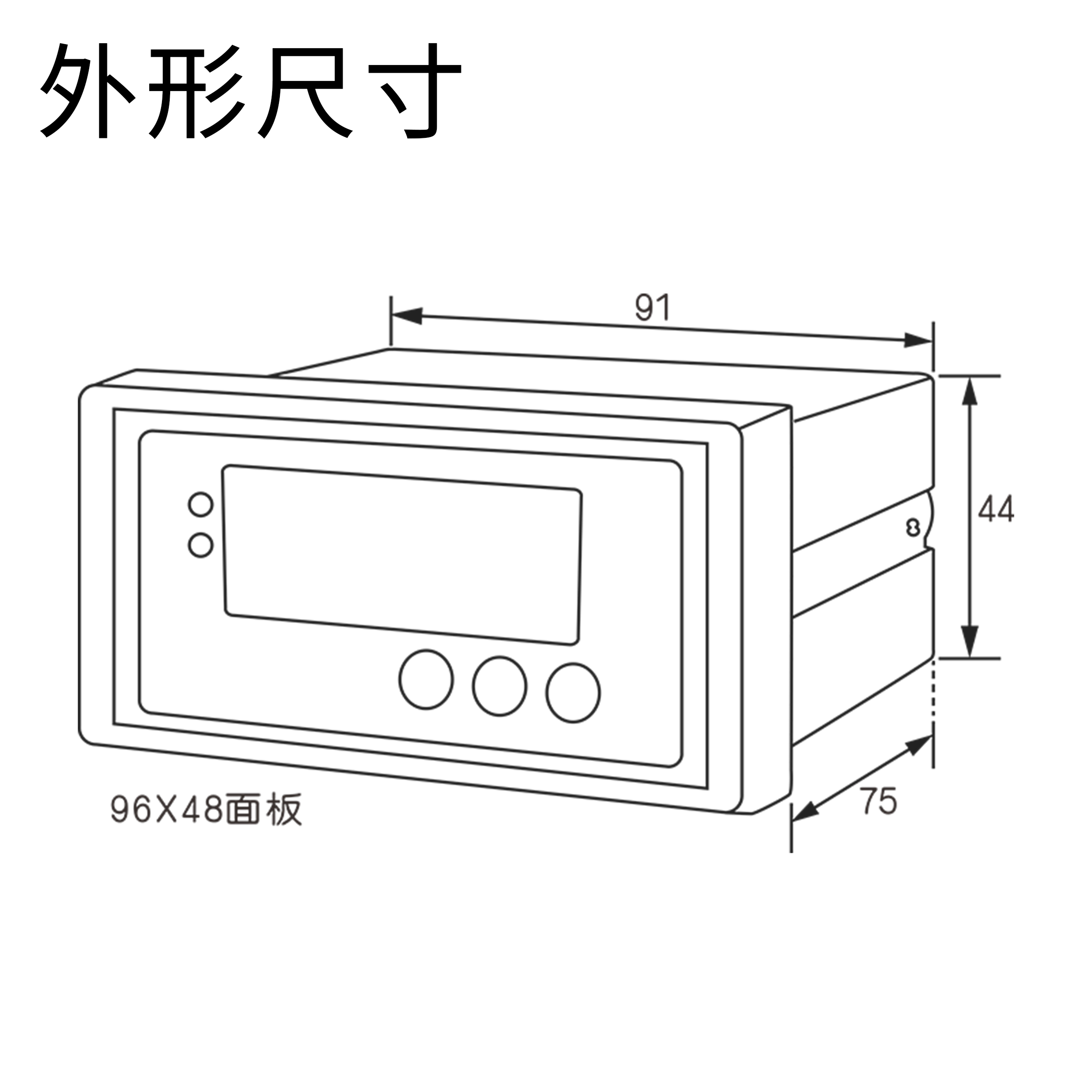

四、外形尺寸

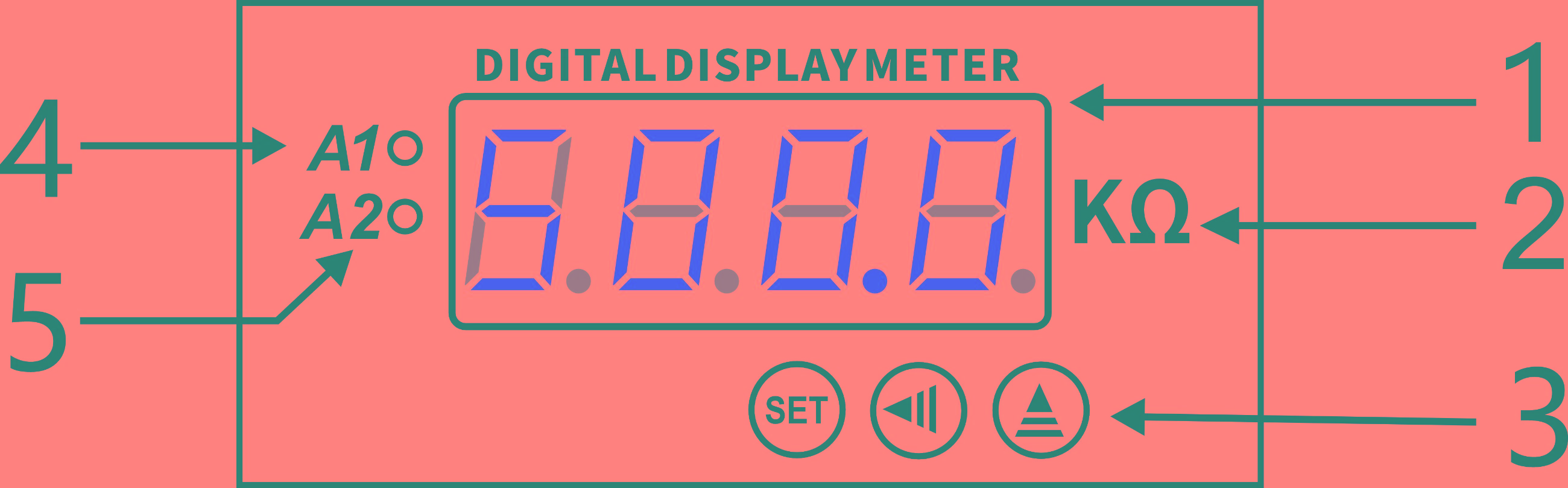

五、面板說明

①、測量值顯示 。

②、測量值的單位（用戶可以指定單位顯示字符）。

③、操作按鍵。

④、A1繼電器1輸出指示 。

⑤、A2繼電器2輸出指示 。

六、面板按鍵操作

6.1、按鍵定義

功能鍵SET：用于進入菜單項，確認設置值。

位選鍵 ?：循環選定要設置的數碼管，選定的數碼管呈閃爍狀態。

增加鍵 ▲：改變閃爍位數碼管的數值(數碼管數值從0到9循環)。

6.2、操作方法

按住“SET”鍵不放，大約1秒鐘進入?yún)?shù)設置菜單，“▲”鍵進入菜單項的設置值，用“?”鍵、“▲”鍵調整到要設置的值，按“SET”鍵確認設置值，并進入下一設置項，如果沒有下一設置項則退出到測量狀態。

七、參數設置

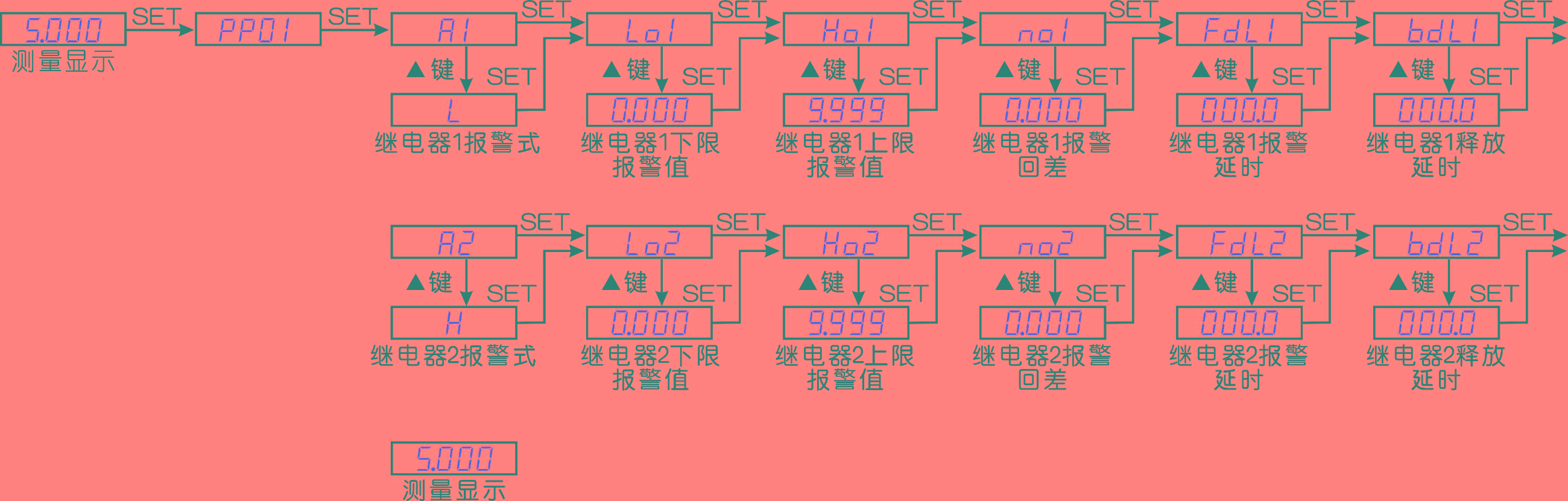

7.1.1、繼電器報警參數設置1

7.1.2、繼電器報警參數設置2

7.1.3、模擬量變送輸出參數設置

7.1.4、RS485通信參數設置

7.1.5、測量設置1

7.1.6、測量設置2

7.2、參數說明

八、電阻測量

測量電阻分二線制接法和四線制接法，四線制接法能有效消除接觸電阻和線電阻誤差，更準確測量電阻。在10Ω量程測量電阻時，分辨率達到1mΩ，因為接觸電阻引起誤差可能達到幾百mΩ, 必需使用四線制接法測電阻，用以消除這個接觸電阻誤差。

儀表可以設置自動量程切換，例如：量程為0~100KΩ，設置自動量程切換時，在≥10KΩ電阻輸入時，使用0~100KΩ量程，最小顯示分辯率為10Ω，在<10KΩ電阻輸入時，自動切換為0~10KΩ量程，最小顯示分辯率為1Ω。

測量電阻不充許帶電測量，帶電接入儀表輸入口，可能會損壞儀表。

沒有電阻接入，處于開路狀態時，儀表顯示----(4線接法時，只有當6，7腳短接和8，9腳短接，才會顯示----，提示處于開路狀態)。

九、繼電器報警輸出

9.1、繼電器特性

繼電器觸點容量：3A/250VAC，3A/24VDC。繼電器壽命：10萬次。

每個繼電器獨立工作，可以工作在下限，上限，上下限或遙控方式，工作方式通過菜單設置。遙控方式時，繼電器有二種動作方式，自保持狀和脈沖模式。

回差值：此值主要目的，防止測量值處于報警值附近波動，導致繼電器不停動作，可能損壞設備和繼電器。處于上限報警狀態，只有測量值小于上限報警值減回差值時，退出報警狀態；處于下報警狀態，只有測量值大于下限報警值加回差值時，退出報警狀態。當回差值設為0，回差不起作。

報警延時：繼電器工作在報警方式，當達到報警動作條件時，只有達到報警動作條件持續報警延時時間，繼電器才會動作；繼電器工作遙控方式，設置為0，繼電器工作在自保持狀態，設置為其它值，繼電器工作在脈沖模式，當RS485命令繼電器閉合，繼電器閉合報警延時設定時間，繼電器自動釋放。

釋放延時：繼電器處于報警狀態，當達到退出報警狀態條件時，只有達到退出報警狀態條件持續釋放延時時間，繼電器才會釋放。

9.2、下限報警

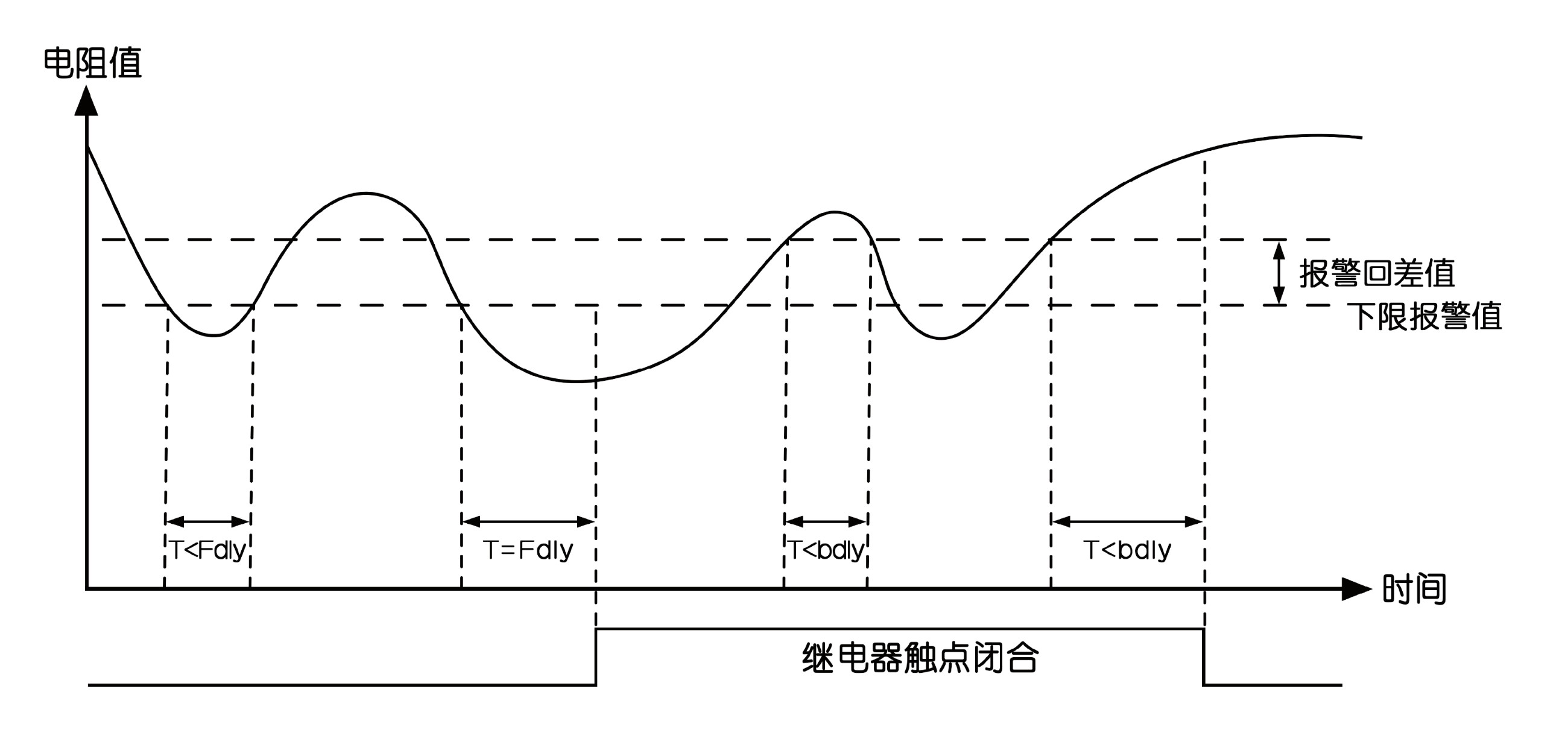

下圖為繼電器下限報警工作示意圖，F(xiàn)dly：報警延時；bdly：釋放延時。

9.3、上限報警

下圖為繼電器上限報警工作示意圖，F(xiàn)dly:;報警延時；bdly： 釋放延時。

9.4、上下限報警

下圖為繼電器上下限報警工作示意圖，F(xiàn)dly： 報警延時;bdly：釋放延時。

十、模擬量變送輸出

模擬量變送輸出可選：DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣范用于PLC、DCS等采集。

精度0.5級；電流輸出時，負載電阻＜500Ω、電壓輸出時，負載電阻＞100KΩ。

模擬量可選DC0-20mA、DC4-20mA、DC0-5V、DC0-10V、DC1-5V、DC2-10V等，模擬量輸出，信號輸入，電源輸入之間相互電氣隔離，隔離電壓≥1500V。模擬量輸出與輸入電阻值成正比，變送輸出下限對應電阻值、上限對應電阻值通過菜單設置。

模擬量為電流輸出時，負載電阻≤500Ω；模擬量為電壓輸出時，負載電阻≥2KΩ。

舉例：設置模擬量輸出為DC4-20mA，模擬量下限值為0KΩ，模擬量上限值為5KΩ，當前測量電阻值為2.5KΩ時，模擬量輸出值為12mA。

十一、RS485通信

11.1、通信協議及特點:

RS485接口；電氣連接：二線連接，即A(+)，B(-)；連接類型：異步，半雙工；國際標準Modbus-rtu協議，儀表地址：1~247，波特率：2400、4800、9600、19200、38400、57600、115200，數據格式： N81無校驗位、8個數據位、1個停止位；O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；N82無校驗位、8個數據位、2個停止位；本機支持01H、02H、03H、04H，05H、06H、0FH、10H命令，03H、04H讀命令功能相同，如果儀表接收到命令有錯，儀表將不響應。

11.2、Modbus-rtu地址表:

屬性說明：R只讀，W只寫，R/W可讀可寫； 數據類型說明：int16有符號16位數(占1個寄存器)，uint16無符號16位數(占1個寄存器)， int32有符號32位數(占2個寄存器)，uint32無符號32位數(占2個寄存器)，float單精度浮點數(占2個寄存器)，數據高位在前。

說明：

【注1】 0：下限報警，1：上限報警，2：上下限報警，3：遙控方式。

【注2】 波特率：0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200。數據格式：0：無校驗，8位數據位，1位停止位；1：奇校驗，8個數據位，1個停止位；2：偶校驗，8個數據位，1個停止位；3：無校驗，8位數據位，2位停止位。

【注3】 float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。

【注4】 在使用量程切換功能時，讀測量值說明，舉例：額定量程100K，輸入30.5K電阻，電阻值整讀數=3050，當前量程讀數=0，電阻值float讀數=30.50；輸入3.05K電阻，電阻值整讀數=3050，當前量程讀數=1，電阻值float讀數=3.050。

11.3、通信報文舉例

(1) 讀寄存器(功能代碼04H)，當前測量值2565Ω，整數格式，儀表地址為1：

     主機讀數據幀：  地址  命令   起始地址   寄存器數    校驗碼

                                01H   04H   00H,00H    00H,01H  31H,CAH

     儀表回應數據幀：地址  命令  數據長度   數據段      校驗碼

                                01H    04H      02H      0AH,05H   7FH,93H

(2) 讀寄存器(功能代碼04H)，當前測量值2565Ω，float格式，儀表地址為1：

     主機讀數據幀：  地址  命令   起始地址   寄存器數      校驗碼

                                01H   04H    08H,00H   00H,02H    73H,ABH

     儀表回應數據幀：地址   命令   數據長度             數據段             校驗碼

                                 01H    04H      04H       45H,20H,50H,00H    42H,D3H

(3) 寫寄存器(功能代碼10H)，設置繼電器1，報警方式上下限報警，下限報警值2500，上報警值為3000Ω，儀表地址為1：

     主機讀數據幀：  地址  命令   起始地址    寄存器數   字節數                    數據段                         校驗碼

                                01H   10H   03H,EDH    00H,03H    06H      00H,02H,09H,C4H,0BH,B8H     40H,8BH

     儀表回應數據幀：地址  命令    起始地址   寄存器數     校驗碼

                                 01H   10H    03H,EDH   00H,03H   10H,79H

十二、接線端子圖

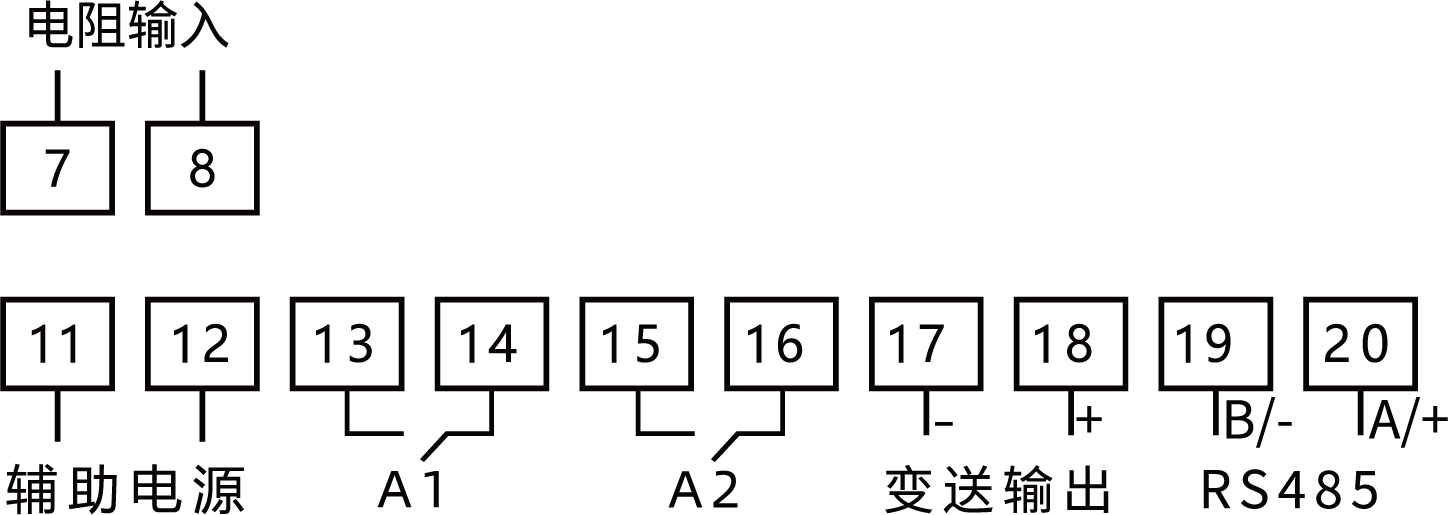

12.1、二線制接法

12.2、四線制接法

十三、聯系方式

電話：18996151448

Email：18996151448@163.com

公司網站：www.wncjg.cn

附錄A：常見問題

A.1、2線制接法和4線制接法怎么選

10K以內都選擇4線制接法，用以消除接觸電阻擇測量電阻的影響，10K及以上量程選擇2線制接法，方便接線。

A.2、測量開關是否合格

輕觸開關，當導通時電阻>0.2Ω，判定為不合格。選10歐量程電阻表，四線接法，帶1路繼電器報警輸出，報警方式設為上報警，上限報警值設為0.200Ω，繼電器輸出常開點一個指示燈，作為報警狀態指示。開關兩端接入儀表輸入，當開關按下時，指示燈亮表時，表示開關不合格。

A.3、輸入電阻超出測量范圍或開路RS485讀出電阻值

在輸入電阻超出測量范圍或沒有電阻接入、處于開路狀態時，通信讀出電阻值為32767。可以通過32767這讀數，判斷接入電阻是否超量程。

A.4、輸入電阻超出測量范圍模擬量變送如何輸出

在輸入電阻超出測量范圍或沒有電阻接入、處于開路狀態時，模擬量變送輸出分2種狀態。狀態1：變送輸出下限Lo＜變送輸出上限Ho，輸出模擬量最大值，模擬量為DC4~20mA，輸出20mA，模擬量為DC0~10V，輸出10V；狀態2：變送輸出下限Lo>變送輸出上限Ho，輸出模擬量最小值，模擬量為DC4~20mA，輸出4mA，模擬量為DC0~10V，輸出0V。

A.5、用電位器，通過儀表4-20mA模擬量輸出變頻器調速

用戶配一個10KΩ阻值電位器，接入一個10KΩ量程的電阻，變頻器設置DC4~20mA輸入對應0~2500轉速，電阻表量程下限設為0，量程上限高為2500，變送輸出類型選4-20，變送輸出下限0,變送輸出上限2500，把電阻表模擬量變送輸出接入變頻器的DC4-20mA輸入調速口，這樣就可以通過調速電位器來進行調速，電阻表上顯示值，為變頻器調速目標速度。

A.6、用于位移傳感器電阻尺測量長度

一個電阻量程5KΩ，對應長度900mm位移傳感器，配一個電阻量程5KΩ電阻表，設置：顯示小數點位Dot=1，最小輸入信號對應顯示值NNIn=000.0，最大輸入信號對應顯示值NNah=900.0，顯示長度最小分辯率為0.1mm，儀表顯示和傳感器實際長度對應。

A.7、4線制接法制入如何只用二線接電阻測量

6，7腳短接，再引一根線接電阻一端，8，9腳短接，再引一根線接電阻別一端。

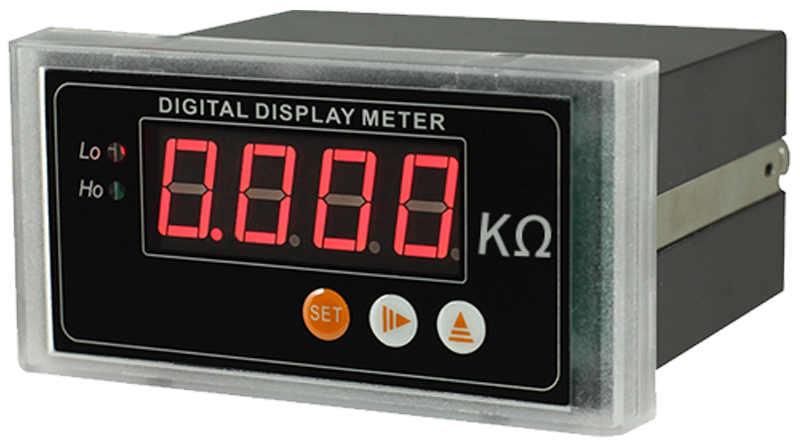

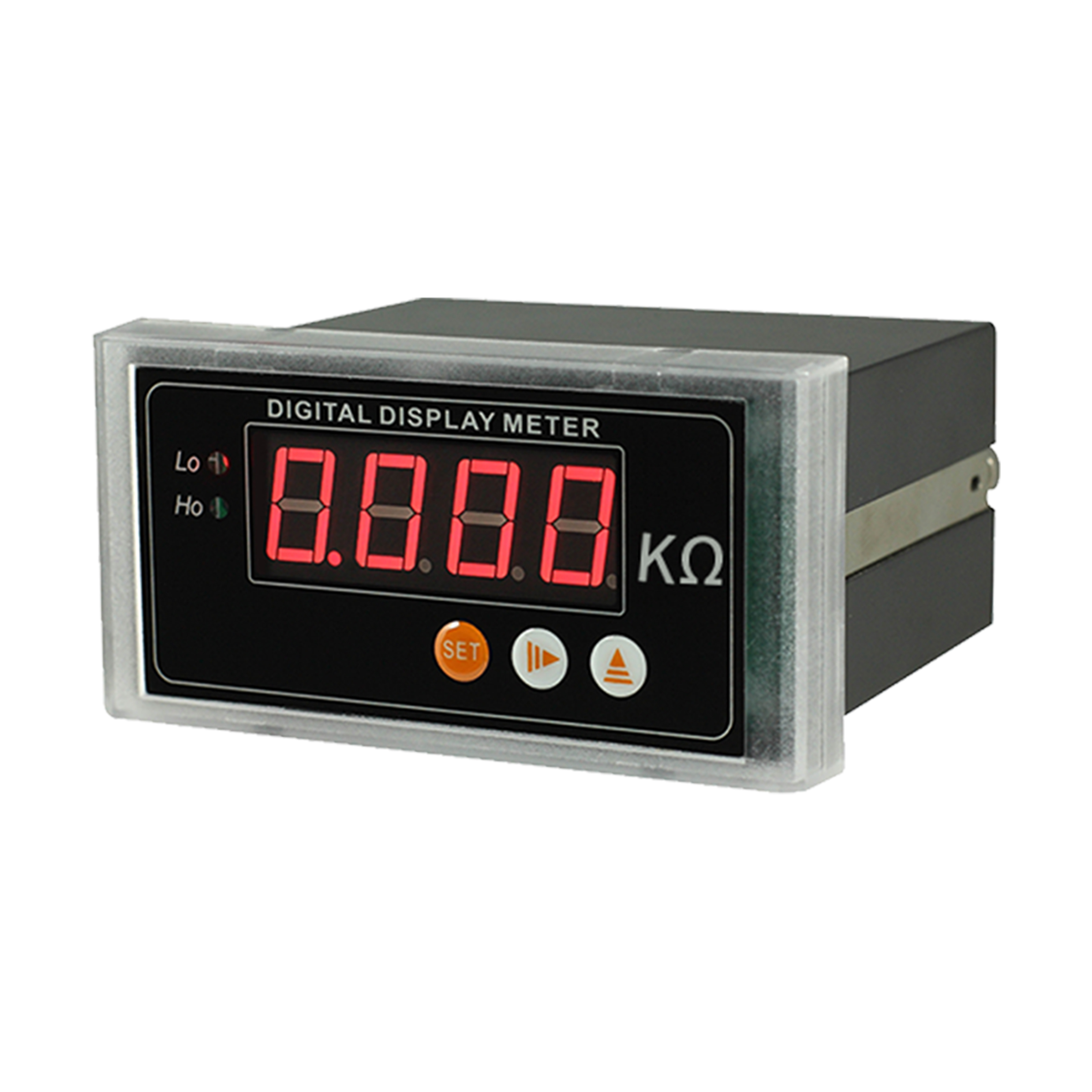

附錄B：產品圖片
